Водогрейные котлы

Параметры работы водогрейных котлов:

  • температура нагрева воды до 95- 115 °С;
  • рабочее давление котлов 0,3-0,6 (3,0-6,0) МПа (кгс/см);
  • топливо - уголь, дрова, газ, дизель, мазут;
  • мощность до 4,0 МВт;
  • диапазон регулирования нагрузки 50-100%;
  • циркуляция теплоносителя - принудительная;
  • система теплоснабжения - открытая и закрытая.

Водогрейные котлы отличают

  • высокий КПД, минимальный расход топлива;
  • быстрый выход на номинальную мощность -2-4 часа;
  • запас по мощности 15%, сверх номинальной;
  • безнакипность работы;
  • повышенная надежность конструкции;
  • максимальное удобство обслуживания;
  • компактность;
  • простота монтажа;
  • быстрый выход на установленную мощность;
  • полная ремонтопригодность.

Примененные конструктивные особенности, обеспечивающие повышенную надежность и экономичность котлов КВ заключаются в следующем. Большой объем топочной камеры обеспечивает полное выгорание топлива, снижая тем самым потери с механическим недожогом. Газоплотное исполнение топки и качественная теплоизоляция снижают потери тепла через стенки котла и окружающую среду и исключают присосы холодного воздуха в топку котла. Развитая конвективная поверхность нагрева обеспечивает снижение температуры уходящих газов из котла до 200 -180 °С. Применение современной технологии сжигания топлива в слое снижает потери с механическим и химическим недожогом топлива. Гидравлическая схема в котле работает по схеме противотока и конвективный пакет выступает в роли экономайзера. Многочисленные перегородки, установленные в коллекторах котла, направляют поток теплоносителя, исключая возникновение застойных зон и локальный перегрев поверхностей нагрева. Высокие скорости и турбулизация потока воды максимально снижают образование накипи, водогрейные котлы надежно работают без специальных мероприятий по водоподготовки.

Конструкция водогрейных котлов

Водогрейные котлы выполнены гладкотрубными, горизонтальной П-образной компоновки, состоят из двух блоков: топочного и конвективного. Топка водогрейных котлов экранирована газоплотными панелями. Конвективный блок состоит из конвективных секций. Конвективные трубы ввариваются в стояки. Горизонтальные трубы конвективных секций в конвективном блоке располагаются в шахматном порядке. Котлы имеют по два конвективных блока, разделяемых газоплотной перегородкой, направляющей движение газов. Конвективная поверхность нагрева водогрейного котла состоит из пакетов, которые при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлами в один метр). В нижней части конвективных пакетов находится зольный бункер с лазом для очистки от золы и сажи и осмотра труб конвективного пучка. Водогрейные котлы имеют теплоизоляцию и съемную декоративную обшивку. Обмуровка котлов выполняется из минеральных матов и огнеупорного волока, обшивка выполнена из оцинкованной или листовой стали.

Водогрейные котлы КВ просты в обслуживании и ремонте благодаря наличию люков для осмотра и очистки конвективных пакетов.

Для обеспечения безопасных условий эксплуатации и расчетных режимов работы водогрейные котлы оснащаются предохранительной и запорно-регулирующей арматурой, контрольно-измерительными приборами и приборами безопасности. Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в водогрейный котел, слива воды из котла, для периодической продувки и удаления шлама. Контрольно-измерительные приборы, термометры и манометры обеспечивают измерение давления и температуры на входе и выходе воды из водогрейных котлов.

По заявке заказчика проектируются и изготавливаются котлы согласно индивидуальным потребностям, с подводом и отводом воды согласно расположению трубопроводов в котельной, с подводом воздушного и газового короба согласно схемы котельной, а также выполняются иные модификации котлов призванные упростить монтаж заменяемого котла.

Газовые и жидкотопливные водогрейные котлы КВа могут работать с различными видами горелочных устройств импортного и отечественного производства, для этого на фронтальной плите изготавливаются отверстия и крепления под подобранную горелку.

Твердотопливные водогрейные котлы КВр, КВм выполняются с различными вариантами топок:

  • ручной топкой ОУР, беспровального типа для низкокалорийных, некачественных и бурых видов топлива;
  • колосниковой топкой, для зольных топлив;
  • возможно исполнение водогрейных котлов для сжигания резервного топлива - дров, для этого на фронтовой панели котла устанавливаются две загрузочные топочные дверки, одна над другой;
  • топкой с поворотными колосникам РПК для полумеханизированных котельных;
  • топкой ЗП РПК с забрасывателем  ЗП и поворотными колосникам;
  • топкой ТШПМ;
  • топкой ТЛПХ;
  • топкой ТЛЗМ - оптимальное решение при реконструкции котельной, ранее, работавшей на котлах КЕ Бийского котельного завода. Полное соответствие присоединительных размеров минимизирует работы при монтаже котла.

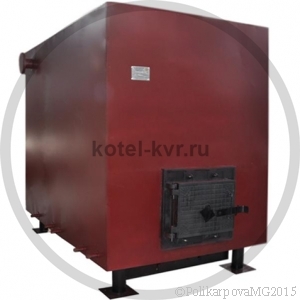

Водогрейные котлы с ручными топками

Водогрейные котлы КВр с ручными топками устанавливаются в отопительных котельных с ручными топливоподачей и шлакоудалением. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором подается воздух для горения. Провал шлака происходит через отверстия в колосниках и обратно через загрузочную дверцу в котельный зал.

Водогрейные котлы с топкой ОУР и колосниковой топкой - КВр-0,15, КВр-0,2, КВр-0,3, КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25, КВр-1,4, КВр-1,6, КВр 2,0.

Водогрейные котлы, работающие без дымососа

Водогрейные котлы КВр, работающие без дымососа мощностью 0,15-1,25 Гкал. Водогрейные котлы разработаны специально для работы на самотяге, имеют специальные конструктивные решения, позволяющие иметь высокий КПД и надежно работающие даже при плюсовой температуре наружного воздуха.

Водогрейные котлы на самотяге - КВр-0,17, КВр-0,23, КВр-0,35, КВр-0,47, КВр-0,58, КВр-0,7, КВр-0,93, КВр-1,28, КВр-1,44.

Водогрейные котлы с топкой с поворотными колосникам РПК

Водогрейные котлы КВм с топкой с наклонными колосниками РПК устанавливаются в котельных с ручной топливоподачей и механическим золоудалением. Блок котла и топка изготавливаются двумя блоками, стыкуемыми на монтаже. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс золы и шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников. Топки РПК изготавливаются трех модификаций: c передним, задним и средним рядом опрокидывающихся колосников, в зависимости от расположения канала шлакоудаления в котельной.

Водогрейные котлы с топкой РПК - КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25, КВр-1,6, КВр-2,5.

Водогрейные котлы с топкой ЗП РПК

Водогрейные котлы КВм с топкой ЗП РПК устанавливаются в котельных с механическими топливоподачей и шлакоудалением. На фронте установлена плита для крепления забрасывателя, на фронте под плитой для крепления забрасывателя и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Топливо по колосниковой решетке разбрасывается с помощью вращающихся лопастей забрасывателя. В топках ЗП РПК полностью механизирован заброс топлива на колосниковую решетку, шуровка слоя топлива, а также шлакозолоудаление выполняется ручным способом. Нагрузка топки регулируется изменением подачи топлива забрасывателем, а также изменением количества подаваемого вентилятором воздуха. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников. Колосниковую решетку водогрейного котла набирают из колосников, поворотные колосники устанавливаются на вал, который поворачивается через рычаг вручную. Топки РПК изготавливаются двух модификаций: c передним и задним рядом опрокидывающихся колосников, в зависимости от расположения канала шлакоудаления в котельной.

Водогрейные котлы с топкой ЗП РПК - КВм-1,28, КВм-1,4, КВм-1,6, КВм-2,0, КВм-2,5, КВм-3,0, КВм -3,5, КВм-4,0.

Водогрейные котлы с топкой ТШПМ

Водогрейные котлы КВм с ТШПМ устанавливаются в котельных с механическими топливоподачей и шлакоудалением. С фронта блока котла устанавливается топка, блок котла и топка устанавливаются на общую раму. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка топки ТШПМ предотвращает спекание топлива и одновременно распределяет топливо по топочной решетке. Удаление шлака с  топочной решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из канала золоудаления производится транспортером шлакозолоудаления.

Водогрейные котлы с топкой ТШПМ - КВм-0,6, КВм-0,8, КВм-1,1, КВм-1,25, КВм-1,6, КВм-2,5.

Водогрейные котлы с топкой ТЛПХ

Водогрейные котлы КВм с ТЛПХ устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на раму топки. Топливо подается транспортером углеподачи, через угольный ящик самотеком поступает на колосниковую решетку топки ТЛПХ. Под решеткой организованы камеры (зоны), куда вентилятором подается необходимый воздух для горения. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Водогрейные котлы с топкой ТЛПХ - КВм-1,6, КВм-2,5, КВм-3,0, КВм-4,0.

Водогрейные котлы с топкой ТЛЗМ

Водогрейные котлы КВм с ТЛЗМ с пневмомеханическим забрасывателем ЗП устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на топку. Топливо в бункер забрасывателя ЗП-400 подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛЗМ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Водогрейные котлы КВм разработаны для применения при реконструкции котельных с водогрейными котлами типа ДКВР и КЕ, их конструкция позволяют произвести минимальные изменения в строительных сооружениях, фундаментах и системах топливоподачи и золоудаления существующей котельной.

Водогрейные котлы с топкой ТЛЗМ - КВм-3,0, КВм-3,5, КВм-4,0.

Водогрейные котлы на дровах

Водогрейные котлы КВр КД спроектированы специально для сжигания древесного топлива, с учетом его характеристик, что гарантирует высокое КПД котла и его надежную работу именно на этом виде топлива.

Конструкция котла КВр для сжигания дров отличается от угольных котлов:

  • наличием 2 загрузочных дверей;
  • большим объемом топочной камеры, для единовременной загрузки большого объема низкокалорийного древесного топлива;
  • наличием поворотной камеры на выходе из топочной камеры котла перед конвективным пучком, увеличивающую зону догорания легких и мелких топливных частиц, захватываемых потоком уходящих газов.

Водогрейные котлы на дровах - КВр-0,23 КД, КВр-0,35 КД, КВр-0,47 КД, КВр-0,58 КД, КВр-0,7 КД, КВр-0,93 КД, КВр-1,28 КД.

Водогрейные котлы на газе и жидком топливе

Водогрейные котлы КВа мощностью 0,46 - 4,0 МВт, оснащаются горелочными устройствами для сжигания жидкого и газообразного топлива, а за счет универсальной конструкции топочной камеры газовые и жидкотопливные водогрейные котлы КВа позволяют применять широкий ряд горелочных устройств отечественного и импортного производства.

Водогрейные котлы на газе и жидком топливе - КВа-0,46, КВа-0,58, КВа-0,7, КВа-1,0, КВа-1,5, КВа-2,0, КВа- 3,0, КВа-4,0.

Купить водогрейные котлы

Котельный завод "Энергия" производит и реализует водогрейные котлы различных моделей. Купить водогрейные котлы можно позвонить по телефону  8-913-222-83-27 или оставить заявку он-лайн на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
