Циклоны ЦН

Циклоны ЦН - устройства, используемые в промышленности для очистки газов или жидкостей от взвешенных частиц. Циклоны ЦН составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности в системах аспирации и пневмотранспорта, благодаря простоте конструкции и дешевизне. Принцип очистки в циклонах ЦН - инерционный, с использованием центробежной силы. Циклоны ЦН могут применяться для очистки газов от нескольких сотен кубометров в час до сотен тысяч м3/час.

Эффективность очистки газов циклонами ЦН зависит от диаметра циклона и типа улавливаемых взвешенных твёрдых частиц. Диаметры циклонов от 200 до 1200 мм. При увеличении диаметра циклона уменьшается эффективность очистки. Поэтому при больших объёмах газа и высоких требованиях к очистке газовый поток пропускают параллельно через несколько циклонов малого диаметра. Циклоны ЦН объединяются в группы по 2, 4, 6, 8, 10, 12 и 14 элементов с общим бункером.

Циклоны ЦН рекомендуется применять для улавливания:

  • золы из дымовых газов котельных установок;
  • пылевидных продуктов, уносимых из различного типа сушилок;
  • пыли, удаляемой вентиляционными установками;
  • зернистого катализатора в процессах каталитического крекинга;
  • пыли, удаляемой после помола;
  • зернистых и пылевидных продуктов, перемещающихся пневмотранспортом;
  • пыли, уносимой из аппаратов, в которых протекают процессы со взвешенными
в газах частицами.

Допускаемая запылённость очищаемых газов зависит от диаметра циклона и для слабослипающихся пылей имеет следующие значения:

Диаметр циклона, мм 800 600 500 400 300 200 100
Допускаемая запылённость, кг/м3 2,5 2,0 1,5 1,2 1,0 до 0,8 до 0,6

Выбор циклонов ЦН

Широкий диапазон типоразмеров ЦН позволяет подобрать циклоны, обеспечивающие необходимую эффективность очистки газовой среды при оптимальных удельных энергозатратах.

Циклоны ЦН 11 имеют при одинаковой эффективности наиболее высокие технико-экономические показатели.

Циклоны ЦН-15 отличаются большей производительностью, более устойчивой работой на пылях, склонных к налипанию, поэтому их эксплуатация оправдана при очистке газов с высокой концентрацией мелкой пыли или улавливании средне и сильно слипающихся пылей.

Циклоны ЦН-15 У имеют более низкие технико-экономические показатели по сравнению с циклоном ЦН-15 и их использование может быть оправдано в тех случаях, когда не предъявляются высокие требования к качеству очистки и имеются ограничения габаритов по высоте.

Циклоны ЦН 24 экономически рентабельно применять при невысоких требованиях к качеству очистки и для очистки газов со средним медианным диаметром частиц более 20 мкм. При больших расходах газов и высокой концентрации пыли в газовом потоке применение циклонов ЦН-24 может быть рекомендовано в качестве первой ступени очистки, перед аппаратами, обеспечивающими высокую эффективность, например перед циклонами СДК-ЦН-33, рукавными фильтрами или электрофильтрами.

Циклоны СДК-ЦН-33 спирально-длинноконические являются наиболее высокоэффективными и применяются для очистки газов от мелкой пыли, со средним медианным диаметром 5÷6 мкм, а также при высоких требованиях к качеству очистки.

Циклоны СК-ЦН-34 спирально-конические следует использовать при ограничениях по габаритам, они имеют также высокую эффективность при больших энергетических затратах.

Модернизированный циклон СК-ЦН-34М специально разрабатывался для использования в установках каталитического крекинга нефтепродуктов, дегидрирования бутана, а также в производстве технического углерода. Этот циклон более энергоёмкий, но является наиболее эффективным при очистке газов от мелко- дисперсных пылей.

Циклон СК-ЦН-40 по эффективности не значительно уступает циклону СДК-ЦН-33, но имеет меньшее гидравлическое сопротивление и меньшие габариты по высоте.

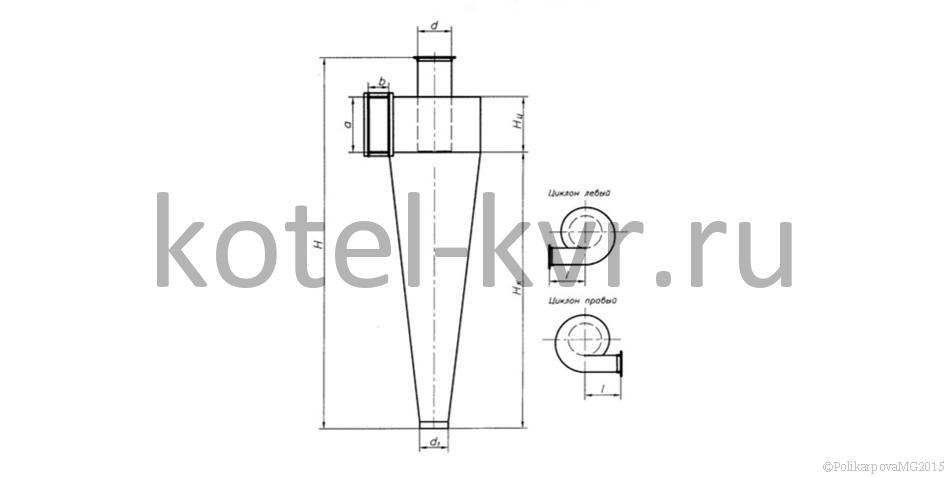

Конструкция циклонов ЦН

Основными элементами циклонов ЦН являются корпус, выхлопная труба и бункер. Очищаемый газ поступает в верхнюю часть корпуса, через входной патрубок, приваренный к корпусу тангенциально. Улавливание пыли происходит под действием центробежной силы, возникающей при движении газа между корпусом и выхлопной трубой. Уловленная пыль ссыпается в бункер, а очищенный газ выбрасывается через выхлопную трубу.

В зависимости от типа, циклоны ЦН имеют различные углы наклона завихрителей, различные соотношения внутреннего диаметра к их длине, ширине и высоте входного патрубка, высоте цилиндрической и конической частям циклона, диаметру выхлопной трубы и другим определяющим размерам. Все эти соотношения влияют на технические характеристики циклонов, такие как: производительность, удельные энергозатраты, эффективность улавливания пыли, фракционный состав улавливаемой пыли, потери давления в аппарате.

Циклоны ЦН 11, ЦН 15, ЦН 15У, ЦН 24 относятся к цилиндрическим циклонам, их особенностью является наличие удлинённой цилиндрической части, наклон крышки и входного патрубка соответственно под углом 11°, 15° и 24° и одинаковое отношение диаметра выхлопной трубы к диаметру циклона равное 0,59.

Циклон ЦН 15У (укороченный) отличается от циклона ЦН 15 меньшей высотой. Циклоны СДК ЦН 33, СК ЦН 34, СК ЦН 40 относятся к коническим циклонам. Они отличаются удлинённой конической частью, спиральным входным патрубком в виде улитки и малым отношением диаметра выхлопной трубы к диаметру корпуса цилиндра равным 0,33, 0,34 и 0,40 соответственно.

Технические характеристики циклонов ЦН 15

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-300-1УП 630 1000 0,1 170
Циклон ЦН-15-400-1УП 1110 1800 0,17 260
Циклон ЦН-15-500-1УП 1800 2800 0,21 370
Циклон ЦН-15-600-1УП 2500 4100 0,33 500
Циклон ЦН-15-700-1УП 3500 5500 0,47 ;650
Циклон ЦН-15-800-1УП 4500 7200 0,56 800
Циклон ЦН-15-900-1УП 5700 9200 0,64 980
Циклон ЦН-15-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-15-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-15-1400-1УП 13900 22200 1,42 2130
Циклон ЦН-15-300-2УП 1270 2000 0,2 270
Циклон ЦН-15-300-2СП 1270 2000 0,2 290
Циклон ЦН-15-400-2УП 2300 3600 0,31 440
Циклон ЦН-15-400-2СП 2300 3600 0,31 450
Циклон ЦН-15-500-2УП 3500 5600 0,5 660
Циклон ЦН-15-500-2СП 3500 5600 0,5 650
Циклон ЦН-15-600-2УП 5100 8100 0,6 870
Циклон ЦН-15-600-2СП 5100 8100 0,6 840
Циклон ЦН-15-700-2УП 6900 11100 0,83 1120
Циклон ЦН-15-700-2СП 6900 11100 0,83 1070
Циклон ЦН-15-800-2УП 9000 14400 1,15 1440
Циклон ЦН-15-800-2СП 9000 14400 1,15 1380
Циклон ЦН-15-900-2УП 11400 18300 1,45 1780
Циклон ЦН-15-900-2СП 11400 18300 1,45 1700
Циклон ЦН-15-400-4УП 4500 7200 0,54 820
Циклон ЦН-15-400-4СП 4500 7200 0,54 810
Циклон ЦН-15-500-4УП 7000 11300 0,77 1190
Циклон ЦН-15-500-4СП 7000 11300 0,77 1120
Циклон ЦН-15-600-4УП 10200 16300 1,11 1650
Циклон ЦН-15-600-4СП 10200 16300 1,11 1550
Циклон ЦН-15-700-4УП 13800 22000 1,5 2160
Циклон ЦН-15-700-4СП 13800 22000 1,5 2030
Циклон ЦН-15-800-4УП 18100 28900 2,27 2800
Циклон ЦН-15-800-4СП 1810 28900 2,27 2630
Циклон ЦН-15-900-4УП 22800 36600 2,28 3510
Циклон ЦН-15-900-4СП 22800 36600 2,28 3330
Циклон ЦН-15-500-6УП 10600 16900 1,3 1920
Циклон ЦН-15-500-6СП 10600 1690 1,3 1820
Циклон ЦН-15-600-6УП 15300 24400 2,0 2640
Циклон ЦН-15-600-6СП 15300 24400 2,0 2520
Циклон ЦН-15-700-6УП 20800 33100 2,67 3670
Циклон ЦН-15-700-6СП 20800 33100 2,67 3320
Циклон ЦН-15-800-6УП 27100 43300 3,82 4510
Циклон ЦН-15-800-6СП 27100 43300 3,82 4270
Циклон ЦН-15-900-6УП 34300 54900 5,55 5660
Циклон ЦН-15-900-6СП 34300 54900 5,55 5430
Циклон ЦН-15-500-8УП 14100 22600 2,33 2720

Технические характеристики циклонов ЦН 11

Типоразмер Основные размеры, мм Производительность м3/ч при V=3,5 м/сек
D H ахb
ЦН-11-200 200 876 96х40 400
ЦН-11-300 300 1314 144х60 900
ЦН-11-400 400 1752 192х80 1600
ЦН-11-500 500 2190 240х100 2500
ЦН-11-600 600 2628 288х120 3600
ЦН-11-700 700 3066 336х140 4900
ЦН-11-800 800 3504 384х160 6300
ЦН-11-900 900 3941 432х180 8000
ЦН-11-1000 1000 4380 480х200 9900
ЦН-11-1200 1200 5256 576х240 14200
ЦН-11-1400 1400 6132 672х280 19400
ЦН-11-1600 1600 7008 768х320 25300
ЦН-11-1800 1800 7884 864х360 28500
ЦН-11-2000 2000 8760 960х400 40000

Технические характеристики циклонов ЦН 24

Типоразмер Производительность, м3 Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-24-400-1 Ц 1480 2100 195
Циклон ЦН-24-500-1 Ц 2320 3280 305
Циклон ЦН-24-600-1 Ц 3340 4730 425
Циклон ЦН-24-700-1 Ц 4550 6450 555
Циклон ЦН-24-800-1 Ц 5900 8400 700
Циклон ЦН-24-900-1 Ц 7500 10600 880
Циклон ЦН-24-1000-1 Ц 9300 13100 1070
Циклон ЦН-24-1200-1 Ц 3400 18900 1520
Циклон ЦН-24-1400-1 Ц 18200 25700 2050
Циклон ЦН-24-400-2 УЦ 2400 3360 440
Циклон ЦН-24-400-2 СЦ 2400 3360 440
Циклон ЦН-24-500-2 УЦ 3800 5200 655
Циклон ЦН-24-500-2 СЦ 3800 5200 625
Циклон ЦН-24-600-2 УЦ 5400 7400 856
Циклон ЦН-24-600-2 СЦ 5400 7400 830
Циклон ЦН-24-700-2 УЦ 7400 10300 1200
Циклон ЦН-24-700-2 СЦ 7400 10300 1120
Циклон ЦН-24-800-2 УЦ 9600 13400 1630
Циклон ЦН-24-800-2 СЦ 9600 13400 1520
Циклон ЦН-24-900-2 УЦ 12000 17000 2120
Циклон ЦН-24-900-2 СЦ 12000 17000 1980
Циклон ЦН-24-400-4 УЦ 4800 6700 970
Циклон ЦН-24-400-4 СЦ 4800 6700 920
Циклон ЦН-24-500-4 УЦ 7600 10400 1400
Циклон ЦН-24-500-4 СЦ 7600 10400 1280
Циклон ЦН-24-600-4 УЦ 10800 14800 2070
Циклон ЦН-24-600-4 СЦ 10800 14800 1900
Циклон ЦН-24-700-4 УЦ 14800 20600 2730
Циклон ЦН-24-700-4 СЦ 14800 20600 2500
Циклон ЦН-24-800-4 УЦ 9200 26800 3490
Циклон ЦН-24-800-4 СЦ 19200 26800 3350
ЦиклонЦН-24-900-4 УЦ 24000 34000 4665
Циклон ЦН-24-900-4 СЦ 24000 34000 4330



Типоразмер Производительность, м3 Рабочий объем бункера, м3 Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-24-400-1 УП 1480 2100 0,17 285
Циклон ЦН-24-500-1 УП 2320 3280 0,21 400
Циклон ЦН-24-600-1 УП 3340 4730 0,33 542
Циклон ЦН-24-700-1 УП 4550 6450 0,47 685
Циклон ЦН-24-800-1 УП 5900 8400 0,56 846
Циклон ЦН-24-900-1 УП 7500 10600 0,64 1040
Циклон ЦН-24-1000-1 УП 9300 13100 0,72 1240
Циклон ЦН-24-1200-1 УП 13400 18900 1,07 1700
Циклон ЦН-24-1400-1 УП 18200 25700 1,42 2250
Циклон ЦН-24-400-2 УП 2400 3360 0,31 470
Циклон ЦН-24-400-2 СП 2400 3360 0,31 470
Циклон ЦН-24-500-2 УП 3800 5200 0,5 700
Циклон ЦН-24-500-2 СП 3800 5200 0,5 675
Циклон ЦН-24-600-2 УП 5400 7400 0,6 870
Циклон ЦН-24-600-2 СП 5400 7400 0,6 824
Циклон ЦН-24-700-2 УП 7400 10300 0,83 1190
Циклон ЦН-24-700-2 СП 7400 10300 0,83 1180
Циклон ЦН-24-800-2 УП 9600 13400 1,15 1515
Циклон ЦН-24-800-2 СП 9600 13400 1,15 1400
Циклон ЦН-24-900-2 УП 12000 17000 1,45 1880
Циклон ЦН-24-900-2 СП 12000 17000 1,45 1740
Циклон ЦН-24-400-4 УП 4800 6700 0,54 900
Циклон ЦН-24-400-4 СП 4800 6700 0,54 855
Циклон ЦН-24-500-4 УП 7600 10400 0,77 1290
ЦиклонЦН-24-500-4 СП 7600 10400 0,77 1170
Циклон ЦН-24-600-4 УП 10800 14800 1,11 2010
Циклон ЦН-24-600-4 СП 10800 14800 1,11 1826
Циклон ЦН-24-700-4 УП 14800 20600 1,5 2290
Циклон ЦН-24-700-4 СП 14800 20600 1,5 2095
Циклон ЦН-24-800-4 УП 19200 26800 2,27 3020
Циклон ЦН-24-800-4 СП 19200 26800 2,27 2730
Циклон ЦН-24-900-4 УП 24000 34000 2,28 3810
Циклон ЦН-24-900-4 СП 24000 34000 2,28 3470
Циклон ЦН-24-500-6 УП 11400 15600 1,3 2070
Циклон ЦН-24-500-6 СП 11400 15600 1,3 1930
Циклон ЦН-24-600-6 УП 16200 22200 2 2689
Циклон ЦН-24-600-6 СП 16200 22200 2 2473
Циклон ЦН-24-700-6 УП 22200 30900 2,67 3740
Циклон ЦН-24-700-6 СП 22200 30900 2,67 3420
Циклон ЦН-24-800-6 УП 28800 40200 3,82 4920
Циклон ЦН-24-800-6 СП 28800 40200 3,82 4455
Циклон ЦН-24-900-6 УП 36000 51000 5,55 6230
Циклон ЦН-24-900-6 СП 36000 51000 5,55 5630
Циклон ЦН-24-500-8 УП 15200 20800 2,33 2900
Циклон ЦН-24-500-8 СП 15200 20800 2,33 2670
Циклон ЦН-24-600-8 УП 21600 29600   4387
Циклон ЦН-24-600-8 СП 21600 29600   3980

Технические характеристики циклонов ЦН 33

Наименование Производительность по воздуху, м3 Диаметр, мм Высота, мм Масса, кг
Циклон ЦН-33-400 1100 400 1538 46
Циклон ЦН-33-500 1800 500 1923 71
Циклон ЦН-33-600 2500 600 2286 102
Циклон ЦН-33-700 3500 700 2660 138
Циклон ЦН-33-800 4500 800 3033 180
Циклон ЦН-33-900 5700 900 3397 226
Циклон ЦН-33-1000 7100 1000 3761 278
Циклон ЦН-33-1200 10200 1200 4488 399
Циклон ЦН-33-1400 13800 1400 5235 543
Циклон ЦН-33-1600 18100 1600 5982 709
Циклон ЦН-33-1800 22900 1800 6731 897
Циклон ЦН-33-2000 28300 2000 7478 1107
Циклон ЦН-33-2400 40700 2400 8972 1594
Циклон ЦН-33-3000 63600 3000 11215 249

Технические характеристики циклонов ЦН 34

Наименование Производительность по воздуху, м3 Масса Диаметр, мм Высота, мм
С бункером Без бункера
Циклон СК-ЦН-34-600 1730 - 2540 175 106 400 1174
Циклон СК-ЦН-34-700 2350 - 3460 205 131 500 1468
Циклон СК-ЦН-34-800 3070 - 4520 239 169 600 1740
Циклон СК-ЦН-34-900 3890 - 5730 412 284 700 2022
Циклон СК-ЦН-34-1000 4800 - 7100 470 343 800 2305
Циклон СК-ЦН-34-1200 6920 - 10200 615 476 900 2578
